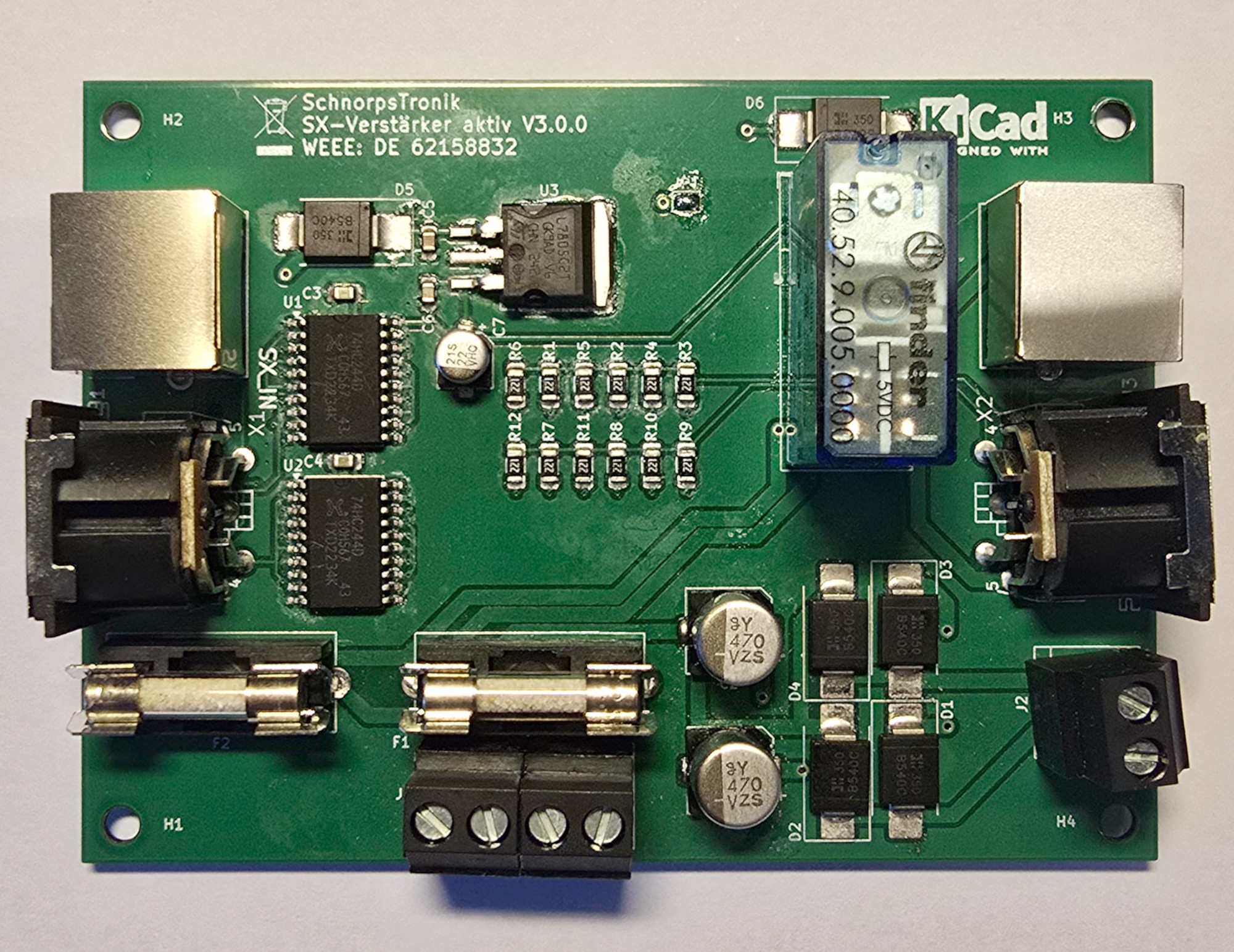

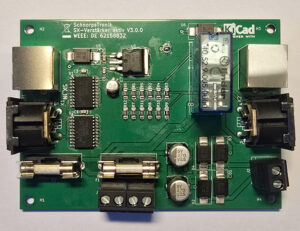

Neu auf SchnorpsTronik: Aktiver SX-Bus-Verstärker V03
Für größere oder räumlich ausgedehnte Selectrix-Anlagen steht auf SchnorpsTronik ab sofort ein neues Selbstbauprojekt zur Verfügung: der aktive SX-Bus-Verstärker V03.
Bei langen SX-Busleitungen, zahlreichen Steckverbindungen und Verteilern oder einer größeren Anzahl busversorgter Module können sowohl die Signalqualität als auch die Busspannung am Ende eines Busstranges nachlassen. Der SX-Bus-Verstärker V03 wurde entwickelt, um genau an dieser Stelle anzusetzen.
Taktsignale auffrischen und Busspannung neu einspeisen
Der Verstärker wird zwischen zwei Abschnitten des Selectrix-Busses eingesetzt. Die beiden Taktsignale T0 und T1 werden elektronisch aufbereitet und am Ausgang mit neu definierten Pegeln ausgegeben.
Die bidirektionale Datenleitung D wird dagegen direkt zwischen Ein- und Ausgang weitergeführt, sodass angeschlossene SX-Busteilnehmer weiterhin wie gewohnt Daten auf den Bus schreiben können.
Zusätzlich wird die Busspannung B für den nachfolgenden Busabschnitt aus einer separaten externen Spannungsversorgung neu eingespeist. Dadurch lassen sich insbesondere längere Busstränge oder Bereiche mit höherem Strombedarf separat versorgen.
Automatische Abschaltung mit der SX-Zentrale
Eine Besonderheit des SX-Bus-Verstärkers ist die automatische Abschaltung des neu versorgten Busabschnittes.
Die externe Versorgung des Ausgangs wird über ein Relais geschaltet, das von der eingangsseitigen SX-Busspannung gesteuert wird. Wird die Zentrale beziehungsweise der vorgelagerte SX-Bus abgeschaltet, fällt das Relais ab und trennt auch die externe Versorgung des nachfolgenden Busabschnittes.
Damit werden alle angeschlossenen Module gemeinsam mit dem restlichen Selectrix-System ein- und ausgeschaltet.
Verpolsichere externe Versorgung
Die externe Versorgung wird über eine Schraubklemme angeschlossen. Vier Schottky-Dioden bilden einen Graetz-Brückengleichrichter, sodass die Polarität der angeschlossenen Versorgungsspannung keine Rolle spielt.
Der Verstärker besitzt außerdem getrennte Massebereiche für den ursprünglichen und den neu versorgten Busabschnitt. Diese können bei Bedarf über eine Lötbrücke miteinander verbunden werden.
DIN und RJ45
Für die Verbindung mit dem Selectrix-Bus stehen sowohl am Eingang als auch am Ausgang zwei Anschlussmöglichkeiten zur Verfügung:
- klassische 5-polige DIN-Buchsen
- RJ45-Buchsen
Damit lässt sich der Verstärker sowohl in klassisch verkabelte Selectrix-Anlagen als auch in Anlagen integrieren, bei denen der SX-Bus über Netzwerkkabel verteilt wird.
Keine Firmware und keine Programmierung erforderlich
Der SX-Bus-Verstärker arbeitet vollständig hardwarebasiert. Ein Mikrocontroller wird nicht verwendet.
Damit benötigt das Modul
- keine SX-Adresse,
- keine Konfiguration,
- keine Programmierung und
- keine Firmware.
Nach dem Aufbau und der korrekten Verdrahtung kann der Verstärker direkt in den SX-Bus eingeschleift werden.
Version V03 – finaler Entwicklungsstand
Die jetzt veröffentlichte Version V03 stellt den finalen Entwicklungsstand der Leiterplatte dar. Gegenüber den vorherigen Entwicklungsständen wurden Fehler korrigiert und insbesondere die RJ45-Anschlüsse überarbeitet.
Auf der Projektseite stehen ausführliche Informationen zur Funktionsweise, Schaltung und zum Aufbau des Verstärkers zur Verfügung.
Weitere Informationen und die vollständige Projektdokumentation:
